爆破片装置夹持器型式和外形尺寸

GB／T16181—1996

国家技术监督局1996—03—14批准 1996—10—01实施

前言

爆破片装置的夹持器型式和外形尺寸尚无国际标准。在国内尚属首次制定，故作为推荐标准，以利于在实践中完善和提高。

本标准在总结了我国十多年来爆破片和夹持器的设计和制造经验基础上逐步形成的。

各夹持器均与GB／T14566—93《正拱形金属爆破片型式与参数》、GB／T14567—93《反拱形金属爆破片型式与参数》、GB／T14568--93《开缝形金属爆破片型式与参数》中各种爆破片能配套组合成一套爆破片装置。夹持器端面密封面型式符合JB4700—92《压力容器法兰》。

本标准充分参考了国外BS&B、FIKE、日本岸川等公司产品样本。具有相似性。

本标准由劳动部锅炉压力容器检测研究中心提出和归口。

本标准负责起草单位：成都航空仪表公司。

本标准主要起草人：刘洪钊、杨佳斌、刘红斌、冯庆、杨昌军、徐异鸿。

1 范围

本标准规定了爆破片装置夹持器的型式和外形尺寸。

本标准适用于正拱形、反拱形、开缝形爆破片相匹配的夹持器。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB567—89 拱形金属爆破片技术条件

GB／T14566—93 正拱形金属爆破片型式与参数

GB／T14567—93 反拱形金属爆破片型式与参数

GB／T14568—93 开缝形金属爆破片型式与参数

JB4700—92 压力容器法兰

3 代号

PI—平面密封面

AT—凹凸密封面

CS—榫槽密封面

M—马氏体不锈钢

S—奥氏体不锈钢

N—镍

C—碳钢

T—钛材

4 夹持器型式和外径

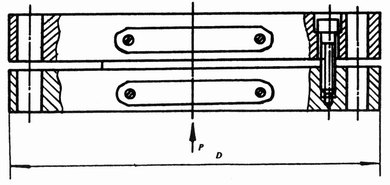

4．1 平座正拱型爆破片用夹持器LJ型(见图1)。

图1 LJ型

4．2 锥座正拱型爆破片用夹持器LJB型(见图2)。

图2 LJB型

4．3 平座正拱刻槽型爆破片用夹持器UC型(见图3)。

图3 LJC型

4．4 平座双向开缝型爆破片用夹持器UD型(见图4)。

图4 LJD型

4．5 平座反拱型爆破片用带刀架夹持器YJ型(见图5)、YJB型(见图6)。

图5 YJ型

图6 YJB型

4．6 平座反拱刻槽型爆破片用夹持器YJC型(见图7)。

图7 YJC型

4．7 平座反拱鳄齿型爆破片用夹持器YJE型(见图8)。

图8 YJE型

5 夹持器外形尺寸

夹持器外形尺寸见表1。

表1 夹持器外形尺寸和密封面尺寸

DN	D4				D					G	HA	HB	HC	HY	HE	W	X	Y	Z	f2	f1
	PN 0.6	PN 1.0	PN 1.6	≥PN 4.0	PN 0.6	PN 1.0	PN 1.6	PN 4.0	PN 6.3	PN 1.6
25	60	68	68	68	100	115	115	115	140	68	35	35	35	35	35	43	57	58	42	4	2
(32)	70	78	78	78	120	140	140	140	155	78	38	38	38	38	38	51	65	66	50	4	2
40	80	88	88	88	130	150	150	150	170	88	40	40	40	40	40	61	75	76	60	4	3
50	90	102	102	102	140	165	165	165	180	102	42	42	42	42	42	73	87	88	72	4	3
(65)	110	122	122	122	160	185	185	185	205	122	42	42	42	42	42	95	109	110	94	4	3
80	128	138	138	138	190	200	200	200	215	138	45	45	50	50	50	106	120	121	105	4	3
100	148	158	158	162	210	220	220	235	250	158	48	48	58	58	58	129	149	150	128	4	3
(125)	178	188	188	188	240	250	250	270	295	188	56	56	68	68	68	155	175	176	154	4.5	3
150	202	212	212	218	265	285	285	300	345	212	62	62	78	78	78	183	203	204	182	4.5	3
200	258	268	268	285	320	340	340	375	415	268	72	72	－	90	90	239	259	260	238	4.5	4
250	312	320	320	345	375	395	405	450	470	320	82	82	－	120	120	292	312	313	291	4.5	4
300	365	370	378	410	440	445	460	515	530	378	92	92	－	140	140	343	363	364	342	4.5	4
350	415	430	438	465	490	505	520	580	600	－	105	105	－	160	－	395	421	422	394	5	4
400	465	482	490	535	540	565	580	660	670	－	120	120	－	180	－	447	473	474	446	5	4
450	520	532	550	560	595	615	640	685	－	－	125	125	－	200	－	497	523	524	496	5	4
500	570	585	610	615	645	670	715	755	－	－	130	130	－	220	－	549	575	576	548	5	4
600	670	685	720	735	755	780	840	890	－	－	140	140	－	－	－	－	－	－	－	－	－

注：括号内规格尽量不采用。

5．1 快装夹持器(见图9)。

图9

5．2 过孔夹持器(见图10)。

图10

5．3 方形夹持器，G表示对边宽度(见图11)。

图11

6 夹持器端面密封面型式和尺寸

夹持器密封面尺寸见表1。

6．1 全平面PI型(见图12)

图12 PI型

6．2 凹凸面AT型(见图13)。

图13 AT型

6．3 榫槽面CS型(见图14)。

图14 CS型

7 命名

7．1 组成

7．2 标记示例

例1：平座正拱拉伸型爆破片装置：公称直径80mm，外径215mm，端面平面密封，材料为奥氏体不锈钢带过孔的夹持器：LJ80-215PI-S。

例2：正拱锥座拉伸型爆破片装置：公称直径50mm，外径102mm，端面凹凸密封、材料为碳钢的夹持器：LJB50-102AT-C。

例3：平座反拱鳄齿型爆破片装置：公称直径40mm，外形88mm×88mm，端面为平面密封、材料为奥氏体不锈钢的夹持器：YJE400-88×88PI-S。
